Le boîtier de serrure ultra-compact BIO-S61A est spécialement conçu pour une installation invisible dans les petits tiroirs, caissons de bureau, armoires de classement et espaces étroits où les serrures de taille standard ne peuvent être intégrées. De plus, le boîtier intègre une prise d'extension compatible avec des panneaux déportés filaires en option (claviers à code tactile B, C, D, E, 64RP ainsi que les panneaux biométriques/proximité F, G, 64RF, 36SF, 51SF).
2. Aperçu du matériel & Composants

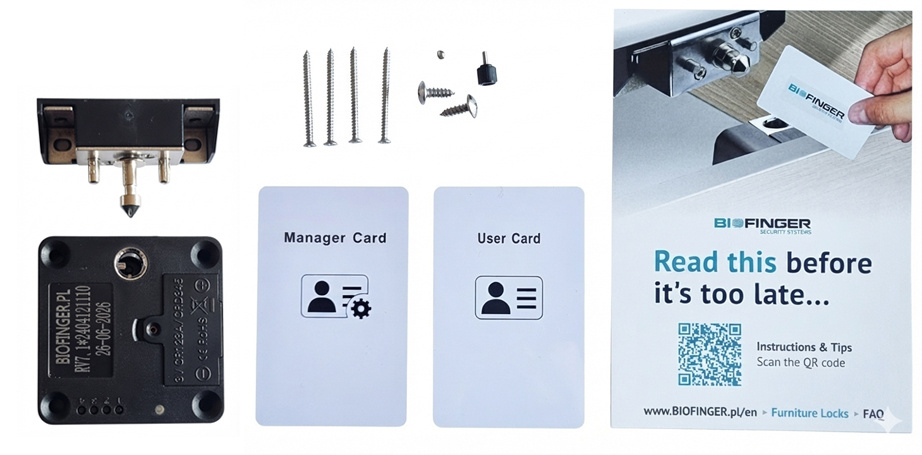

Contenu du kit standard (inclus dans chaque boîte) :
-
Serrure électronique RFID ultra-compacte : Boîtier de serrure + gâche compacte avec pêne à ressort
※ Configuration standard en usine : chaque serrure est préprogrammée à la livraison pour fonctionner en Mode Privé. -
Deux identifiants RFID de proximité préconfigurés (13.56 MHz Mifare) :
- 1× Carte de proximité Gestionnaire : Clé d'administration et de programmation
- 1× Carte de proximité Utilisateur : Identifiant opérationnel pour l'ouverture quotidienne
- Jeu complet de fixations : Jeu complet de vis en acier trempé pour un montage rapide dans le bois massif, le MDF ou les structures métalliques.
2.1 Spécifications du boîtier de serrure
Matériau : Coque en polymère ABS haute résistance aux chocs.
Dimensions : Format ultra-compact de 61 × 61 × 22 mm.
2.2 Gâche compacte
Conçue pour un agencement polyvalent dans les tiroirs compacts et sur portes de meubles :
- Gâche compacte : Dimensions de 60 × 24 × 16,7 mm avec entraxe de perçage de 46 mm. Conçue pour une pose sur façade de tiroir verticale ou horizontale.
2.3 Identifiants de proximité (Cartes, Porte-clés, Bracelets)
Prise en charge de divers formats d'identifiants RFID Mifare 13.56 MHz : bracelets en silicone étanches, porte-clés ABS renforcés (forme goutte ou ovale), cartes rectangulaires ISO et pastilles adhésives.
2.4 Spécifications des vis & fixations
Vis de montage renforcées et anticorrosion, fournies pour différents supports de menuiserie (bois dur, MDF, mélaminé MFC, métal) et différentes épaisseurs de façade de tiroir.
2.5 Interface d'alimentation externe & Règles de la pile CR123A
Équipée d'un port de secours intégré pour alimentation externe. Compatible avec les boîtiers de piles déportés et les adaptateurs d'urgence afin de fournir une alimentation continue temporaire en cas d'épuisement de la pile interne.
La serrure BIO-S61A fonctionne avec une seule pile primaire Lithium CR123A 3V. Pour garantir une distance de lecture optimale à travers le bois et éviter tout calage du moteur, installez uniquement et exclusivement des piles neuves Lithium 3,0V CR123A de fabricants reconnus – de qualité INDUSTRIELLE (ex. Panasonic Industrial CR123A, Varta CR123A, Duracell Ultra/Procell CR123A).
STRICTEMENT INTERDIT :
• AUCUN accumulateur rechargeable 3,7V 16340/RCR123A : Une tension supérieure à 3,3V peut endommager définitivement le microcontrôleur interne 3V.
• AUCUNE pile partiellement déchargée ou périmée : Installez toujours des éléments au lithium neufs présentant une tension mesurée ≥ 3,0V.

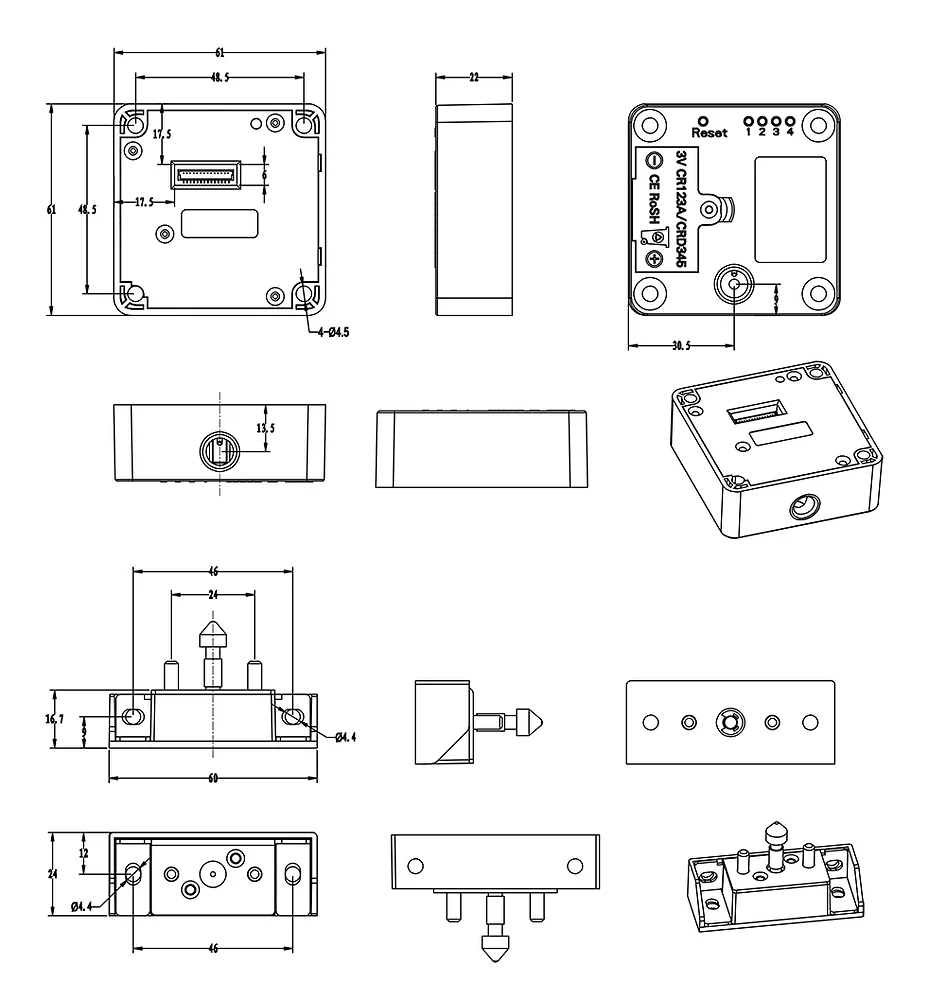

3. Cotes d'installation du produit
Dimensions du boîtier de serrure (Ultra-compact)
- Dimensions extérieures : 61 mm × 61 mm × 22 mm.
- Trous de fixation : 4 × Ø4,5 mm disposés en carré avec un entraxe de 46,5 mm × 46,5 mm.
- Distances aux bords : 11,5 mm / 17,5 mm entre les centres des trous et les arêtes du boîtier.
- Logement de gâche : Centré à 11,5 mm de la face supérieure.
Dimensions de la gâche compacte
- Dimensions extérieures : 60 mm (L) × 24 mm (l) × 16,7 mm (H).
- Trous de fixation : 2 × Ø4,4 mm avec entraxe de 46 mm.
- Saillie du pêne à ressort : entraxe de 24 mm.
4. Schémas de montage & Assemblage sur tiroir
Le boîtier de serrure ultra-compact se monte en applique contre la cloison intérieure du meuble, le montant séparateur de tiroir ou une tablette à l'aide de 4 vis. La gâche compacte se fixe sur la face interne de la façade de tiroir à l'aide de 2 vis. Le pêne de verrouillage à ressort s'engage parfaitement dans la mortaise du boîtier. Vérifiez soigneusement l'alignement mécanique avant de serrer définitivement les vis.
5. Paramètres fonctionnels & Matrice de référence
5.1 Paramètres techniques
| Matériau du boîtier | Polymère ABS haute résistance pour le boîtier ; Acrylique & PC pour les panneaux optionnels |
| Consommation de courant |
Courant de veille statique : < 50 μA @ 3V Courant de fonctionnement en charge : < 200 mA Courant moteur bloqué : < 350 mA |
| Tension d'alimentation & Autonomie de la pile |
DC 3V (1 × pile Lithium CR123A 3,0V de qualité INDUSTRIELLE) Plage de tension de service : 2,1V à 3,3V. Autonomie estimée de la pile : 6 à 12 mois (selon la fréquence d'ouverture quotidienne). |
| Seuils d'alarme de basse tension |
Seuil de pré-alarme : 2,5V ± 0,1V (LED bleue + signal sonore d'avertissement) Coupure critique de sécurité : 2,1V (déverrouillage de sécurité définitif / interdiction de re-verrouillage) |
| Tolérance environnementale | Température de fonctionnement : -15°C à +65°C Humidité admissible : 10% à 90% HR (sans condensation) |
| Protection contre les décharges électrostatiques (ESD) | Décharge dans l'air : 15 kV | Décharge par contact direct : 8 kV |
5.2 Matrice générale des alarmes & signaux de notification
La serrure BIO-S61A intègre un buzzer acoustique et un voyant LED multicolore pour signaler l'état du système, les verrouillages de sécurité et les alertes d'usure de pile :
| État / Événement déclencheur | Signal visuel (LED) | Signal acoustique (Buzzer) | État du système & Action requise |
|---|---|---|---|
| Présentation d'une carte autorisée | Vert (1× clignotement) | 1× court di | Déverrouillage autorisé. Le pêne motorisé se rétracte. |
| Carte non autorisée | Rouge (2× clignotements) | 2× courts di di | Accès refusé. L'identifiant n'est pas enregistré dans la mémoire système. |
| Avertissement pile faible (< 2,5V) | Bleu (clignotement continu) | Double signal di di à chaque déverrouillage | ALARME PILE FAIBLE (< 2,5V ± 0,1V) : Avertissement à chaque ouverture. La serrure reste fonctionnelle pour environ 1 000 cycles, mais une pile Lithium 3V CR123A neuve doit être installée sans délai. |
| Sécurité tension critique (< 2,1V) | Bleu (fixe continu) | Signal sonore périodique | SÉCURITÉ ANTI-BLOCAGE (< 2,1V) : Le moteur exécute un dernier déverrouillage et NE PEUT PLUS ÊTRE VERROUILLÉ tant qu'une pile neuve n'est pas installée. Empêche le blocage du tiroir fermé. |
| Alerte tiroir resté ouvert (> 30s) | Éteint | Alarme continue pendant 10 secondes | Alarme tiroir ouvert : Retentit en Mode Privé si le tiroir reste ouvert pendant plus de 30 secondes. Commutable via les Boutons 1 + 2. |
| Blocage anti-sabotage (5× tentatives erronées) | Rouge (fixe) | 5× signaux rapides di di di di di | VERROUILLAGE DE SÉCURITÉ : 5 présentations invalides consécutives désactivent le lecteur pendant 5 minutes. Présentez la carte Gestionnaire pour débloquer immédiatement. |
| Réinitialisation d'usine exécutée | Vert (2× clignotements) | Triple signal di di di | Mémoire entièrement effacée. La serrure revient en Mode Public d'usine (position déverrouillée / ouverte). |
5.3 Matrice des rôles d'identifiants selon le mode
Principe opérationnel fondamental : Le comportement fonctionnel, les droits d'accès et la logique de déverrouillage de chaque identifiant RFID dépendent strictement du mode de fonctionnement actif configuré sur la serrure :
| Type d'identifiant | Mode Privé (Sec. 6.1) | Mode Public (Sec. 6.2) | Mode Public Limité (Sec. 6.3) | Capacité |
|---|---|---|---|---|
|
Carte Gestionnaire (Passe administratif) |
Programmation seule Autorise l'enrôlement des cartes Utilisateur. Ne déverrouille pas directement le tiroir. |
Passe d'urgence Permet au personnel de déverrouiller et de libérer immédiatement un casier occupé. |
Programmation seule Autorise l'enrôlement des cartes Utilisateur et des identifiants de remplacement. |
Jusqu'à 10 cartes |
|
Carte Utilisateur (Clé d'exploitation quotidienne) |
Accès standard Cartes pré-enregistrées. Rétracte le pêne ; se reverrouille automatiquement après 5 secondes. |
Clé invité dynamique N'importe quelle carte Mifare verrouille le tiroir et devient la seule clé pour l'ouvrir. |
Déverrouillage permanent Cartes pré-enregistrées. Déverrouille le tiroir (reste ouvert) ; présenter à nouveau pour reverrouiller. |
Jusqu'à 30 cartes (Dynamique en Public) |
|
Carte de suppression (Clé d'effacement mémoire) |
Effacement groupé Une seule présentation révoque définitivement les 30 cartes Utilisateur enregistrées. |
Libération casier Une seule présentation efface la carte de l'occupant actuel, libérant le tiroir pour l'usager suivant. |
Effacement groupé Une seule présentation révoque simultanément toutes les cartes Utilisateur enregistrées. |
Jusqu'à 10 cartes |
|
Carte Master (Dérogation matérielle) |
Dérogation d'urgence universelle : Identifiant de secours matériel absolu pour l'ensemble d'une installation. | 1 par site | ||
Fonctions des boutons intégrés sur le boîtier de serrure :
- Bouton 1 : Enrôlement des cartes Gestionnaire et des cartes Utilisateur.
- Bouton 2 : Enrôlement des cartes de suppression.
- Bouton 3 : Commutation séquentielle des modes de fonctionnement (Privé → Public → Public Limité).
- Bouton 4 : Basculement entre Mode Clé Unique et Mode Double Clé (deux identifiants requis pour l'ouverture).
- Bouton Reset : Réinitialise la serrure aux réglages d'usine par défaut.
6. Fonctionnement & Configuration des modes
Comparatif des modes de fonctionnement – BIO-S61A
La serrure électronique pour meuble BIO-S61A peut fonctionner dans l'un des trois modes configurables. Le tableau ci-dessous détaille les spécificités fonctionnelles, le comportement du pêne et les exigences d'enregistrement des identifiants :
| Caractéristique / Paramètre | Mode Privé | Mode Public | Mode Public Limité |
|---|---|---|---|
| Configuration d'usine | ★ DÉFAUT D'USINE Préconfigurée en Mode Privé par défaut. | Optionnel Commutable via Bouton 3. | Optionnel Commutable via Bouton 3. |
| État de repos par défaut | Verrouillé (Fermé) | Déverrouillé (Ouvert) | Verrouillé (Fermé) |
| Enregistrement carte Utilisateur | Obligatoire (jusqu'à 30 cartes mémorisées). | Non requis (accepte toute carte Mifare compatible lors du verrouillage). | Obligatoire (jusqu'à 30 cartes mémorisées). |
| Procédure de déverrouillage | Présenter une carte enregistrée pour rétracter le pêne (se reverrouille après 5s). | Présenter la carte ayant servi à fermer pour ouvrir et libérer la mémoire. | Présenter une carte enregistrée pour rétracter le pêne — reste ouvert en permanence. |
| Procédure de verrouillage | Pousser simplement le tiroir (enclenchement mécanique automatique, sans carte). | Repousser la porte + présenter une carte pour enregistrer la session et verrouiller. | Repousser le tiroir + re-présenter la carte pour verrouiller en fin de service. |
| Applications types | Bureaux individuels, meubles résidentiels, casiers nominatifs d'employés. | Salles de sport, centres de fitness, piscines, spas, casiers partagés à la journée. | Ateliers d'outillage, archives départementales consultées fréquemment pendant la journée. |
6.1.1 Présentation du mode : La serrure reste verrouillée en Mode Privé. Seules les cartes Utilisateur enregistrées peuvent ouvrir le tiroir. Après déverrouillage, le pêne ressort automatiquement après 5 secondes, permettant de repousser et refermer fermement le tiroir.
6.1.2 Régler la serrure en Mode Privé :
🛡️ 6.1.3 Enregistrement d'une nouvelle carte Gestionnaire (Autorité de programmation)
En Mode Privé, la carte Gestionnaire sert à autoriser l'enrôlement des nouvelles cartes Utilisateur.
🔑 6.1.4 Enregistrement de nouvelle(s) carte(s) Utilisateur (Jusqu'à 30 identifiants)
Les cartes Utilisateur sont les badges quotidiens utilisés pour déverrouiller le tiroir.
6.1.5 Utilisation quotidienne d'une carte Utilisateur :
6.1.6 Enregistrement de la carte de suppression (Effacement de tous les utilisateurs) :
6.2.1 Présentation du mode : La serrure reste déverrouillée au repos. N'importe quel usager peut présenter un badge Mifare pour verrouiller le tiroir, et seul ce même badge pourra le réouvrir. Une fois déverrouillé, le casier redevient disponible pour l'usager suivant.
6.2.2 Régler la serrure en Mode Public :
🛡️ 6.2.3 Enregistrement d'une nouvelle carte Gestionnaire (Passe-partout d'urgence)
🔑 6.2.4 Enregistrement des cartes Utilisateur (Verrouillage invité instantané)
Aucun pré-enregistrement requis ! N'importe quel badge ou bracelet Mifare présenté par un visiteur verrouille le tiroir, et seul cet identifiant exact permettra de l'ouvrir.
6.2.5 Cycle d'utilisation (Verrouillage & Déverrouillage) :
6.2.6 Enregistrement de la carte de suppression : Appuyer sur Bouton « 2 » pendant 2s → présenter la carte → émet « di ». La présenter libère immédiatement le casier.
6.3.1 Présentation du mode : La serrure est initialement verrouillée. Une fois ouverte par une carte utilisateur autorisée, elle reste continuellement déverrouillée pour permettre des accès fréquents. En fin de journée, l'utilisateur présente à nouveau sa carte pour déployer le pêne et repousser le tiroir en position verrouillée.
6.3.2 Régler la serrure en Mode Public Limité :
🛡️ 6.3.3 Enregistrement d'une nouvelle carte Gestionnaire
🔑 6.3.4 Enregistrement d'une nouvelle carte Utilisateur
6.3.5 Utilisation quotidienne d'une carte Utilisateur :
6.3.6 Enregistrement de la carte de suppression : Appuyer sur Bouton « 2 » pendant 2s → présenter carte → « di ».
7. Réinitialisation de la serrure (Retour aux valeurs d'usine / Mode Public)
Lorsque le bouton Reset est maintenu enfoncé pendant 2 secondes :
- TOUS LES IDENTIFIANTS SONT DÉFINITIVEMENT EFFACÉS : Chaque carte Utilisateur, carte Gestionnaire et carte de suppression enregistrée est rayée de la mémoire.
- LA SERRURE RETOURNE EN MODE PUBLIC PAR DÉFAUT : La serrure invisible RFID bascule immédiatement dans sa configuration d'usine par défaut (Mode Public – position déverrouillée / ouverte). Si vous souhaitez l'exploiter en Mode Privé, vous devez impérativement la reprogrammer en Mode Privé selon la Section 6.1.2 avant d'enregistrer vos cartes utilisateur du quotidien.
8. Directives d'exploitation essentielles & Bonnes pratiques
- Lorsque le voyant lumineux clignote en bleu, la tension de la pile est inférieure à 2,5V. Remplacez-la immédiatement par une pile neuve CR123A Lithium 3,0V de qualité INDUSTRIELLE.
- Capacité maximale de la mémoire par serrure : 10 cartes Gestionnaire, 10 cartes de suppression et 30 cartes Utilisateur.
- Installez systématiquement des piles primaires lithium 3V CR123A neuves et de marque professionnelle. Autonomie estimée : 6 à 12 mois. Ne jamais utiliser d'accumulateurs 3,7V.
- Vérifiez la parfaite course mécanique du pêne, assurez-vous de l'état de la pile et enregistrez l'ensemble des badges AVANT de visser la serrure dans le caisson du meuble ou sur le tiroir !
