BIO-S80A
- Installer des piles professionnelles neuves : Utilisez exclusivement des piles alcalines 1,5V AAA neuves de qualité INDUSTRIELLE (ex. Varta Industrial Pro, Duracell Procell / Industrial). Ne mélangez jamais des piles usagées et n'utilisez pas de batteries rechargeables.
- Programmer et tester tous les identifiants avant le montage mécanique : Assurez-vous que la serrure fonctionne parfaitement et que toutes les cartes (carte Gestionnaire et cartes Utilisateur) sont configurées, testées et validées au moins 3 fois avec la porte du meuble grande ouverte avant de visser définitivement le boîtier et de fermer le meuble !
- Comprendre les conséquences de la réinitialisation avant d'appuyer sur RESET : Avant d'appuyer sur le bouton Reset situé sur le boîtier de la serrure, lisez attentivement la Section 7 pour comprendre les effets du retour aux paramètres d'usine (toutes les cartes seront effacées et la serrure repassera en Mode Public par défaut) !
Table des matières
-
6. Fonctionnement & Configuration des modes
- 6.1 Mode Privé (Domicile, Bureau, Casiers dédiés)
- • Enregistrement d'une nouvelle carte Gestionnaire Gestionnaire
- • Enregistrement de cartes Utilisateur (Jusqu'à 30) Utilisateur
- • Enregistrement de la carte de suppression (Effacement groupé)
- 6.2 Mode Public (Salles de sport, Spa, Casiers partagés)
- • Enregistrement d'une nouvelle carte Gestionnaire Gestionnaire
- • Enregistrement d'une nouvelle carte Utilisateur Utilisateur
- • Enregistrement de la carte de suppression (Libération du casier)
- 6.3 Mode Public Limité (Ouvert pendant la journée)
- • Enregistrement d'une nouvelle carte Gestionnaire Gestionnaire
- • Enregistrement d'une nouvelle carte Utilisateur Utilisateur
- • Enregistrement de la carte de suppression
- 7. Réinitialisation de la serrure (Retour aux valeurs d'usine / Mode Public)
- 8. Directives d'exploitation essentielles & Bonnes pratiques
1. Produits connexes
Le boîtier de serrure BIO-S80A est conçu principalement pour une installation autonome, 100% invisible à l'intérieur de meubles en bois ou en matériaux composites. De plus, il intègre une interface d'extension compatible avec des panneaux déportés filaires en option :
Panneaux tactiles à clavier
Compatible avec les claviers à code tactile externes (panneau B, panneau C, panneau D, panneau E, panneau 64RP, panneau 64RP-FM) pour un accès combiné Code PIN + Carte.
Panneaux biométriques & Lecteurs
Compatible avec les panneaux déportés à capteur d'empreintes digitales et proximité (panneau F Ø30 mm, panneau G 65 mm, panneau 64RF Ø64 mm, panneau 36SF 36 mm, panneau 51SF / 51SF-FM 51 mm).
2. Aperçu du matériel & Composants

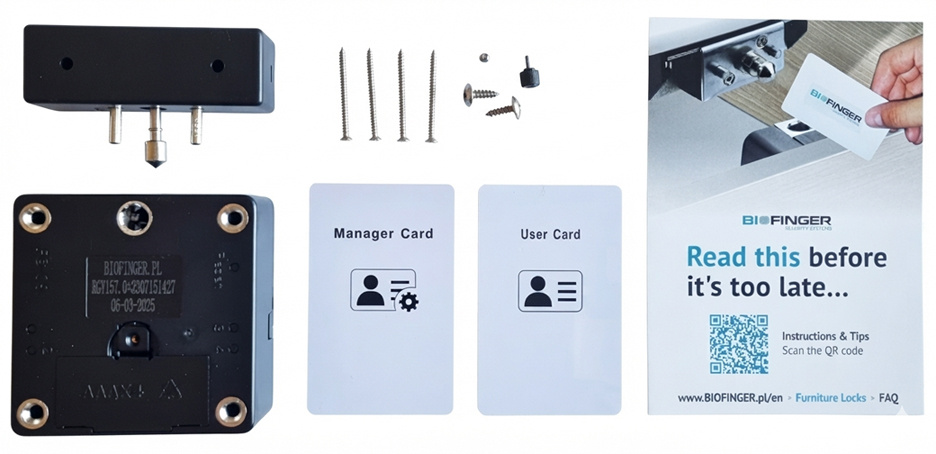

Contenu du kit standard (inclus dans chaque boîte) :
-
Serrure électronique pour meuble RFID : Boîtier de serrure + gâche avec pêne de fermeture à ressort (Gâche A)
※ Configuration standard en usine : chaque serrure pour meuble RFID est préprogrammée à la livraison pour fonctionner en Mode Privé. -
Deux identifiants RFID de proximité préconfigurés (13.56 MHz Mifare) :
- 1× Carte de proximité Gestionnaire : Clé d'administration et de programmation dédiée
- 1× Carte de proximité Utilisateur : Identifiant opérationnel pour l'ouverture quotidienne
- Jeu complet de fixations : Jeu complet de vis en acier trempé pour un montage rapide dans la menuiserie bois ou les casiers métalliques.
2.1 Spécifications du boîtier de serrure
Matériau : Coque en polymère ABS haute résistance aux chocs.
Dimensions : 80 × 80 × 27 mm.
2.2 Gâches
Gâches de fermeture usinées avec précision pour s'adapter à diverses configurations de meubles :
- Gâche A : Gâche universelle 3D adaptée à un montage vertical et horizontal (incluse de série dans le kit).
- Gâche D et Gâche E : Gâches spécifiques conçues pour les installations horizontales.
2.3 Identifiants de proximité (Cartes, Porte-clés, Bracelets)
Prise en charge de divers formats d'identifiants RFID Mifare 13.56 MHz : bracelets en silicone étanches, porte-clés ABS renforcés (forme goutte ou ovale), cartes rectangulaires ISO et pastilles adhésives.
2.4 Spécifications des vis & fixations
Vis de montage renforcées et anticorrosion, fournies pour différents supports de menuiserie (bois dur, MDF, mélaminé MFC, métal) et différentes épaisseurs de porte de meuble.
2.5 Interface d'alimentation externe & Bloc d'alimentation 6V USB-C
Équipée d'un port de secours intégré pour alimentation externe. Compatible avec les boîtiers de piles déportés et les adaptateurs d'urgence afin de fournir une alimentation continue temporaire en 6V si les piles internes sont totalement épuisées.
Alimentation continue optionnelle : En complément de l'alimentation standard sur piles, chaque serrure invisible pour meuble BIO-S80A peut être alimentée en continu par une alimentation à découpage externe 6VDC avec câble USB Type-C de 1 m (disponible séparément en accessoire).
* Remarque : Le bloc d'alimentation externe 6V USB-C n'est pas inclus dans le kit standard.
Pour garantir une fiabilité de fonctionnement à 100% et éviter tout dysfonctionnement du pêne motorisé à travers des panneaux en bois jusqu'à 25 mm, installez uniquement et exclusivement des piles alcalines neuves de fabricants professionnels – de qualité INDUSTRIELLE (ex. Varta Industrial Pro, Duracell Procell / Industrial, Energizer Industrial).
STRICTEMENT INTERDIT :
• AUCUNE pile rechargeable NiMH (1,2V) : La tension totale de 4× 1,2V n'est que de 4,8V, ce qui déclenche immédiatement de fausses alarmes de sous-tension.
• AUCUNE pile saline zinc-carbone ou pile grand public de supermarché : Elles ne fournissent pas le courant de crête nécessaire (jusqu'à 200 mA) pour actionner de manière fiable le pêne motorisé.
• AUCUN mélange de piles usagées et neuves : Remplacez systématiquement les 4 piles en même temps par des éléments neufs issus du même lot de fabrication.
3. Cotes d'installation du produit

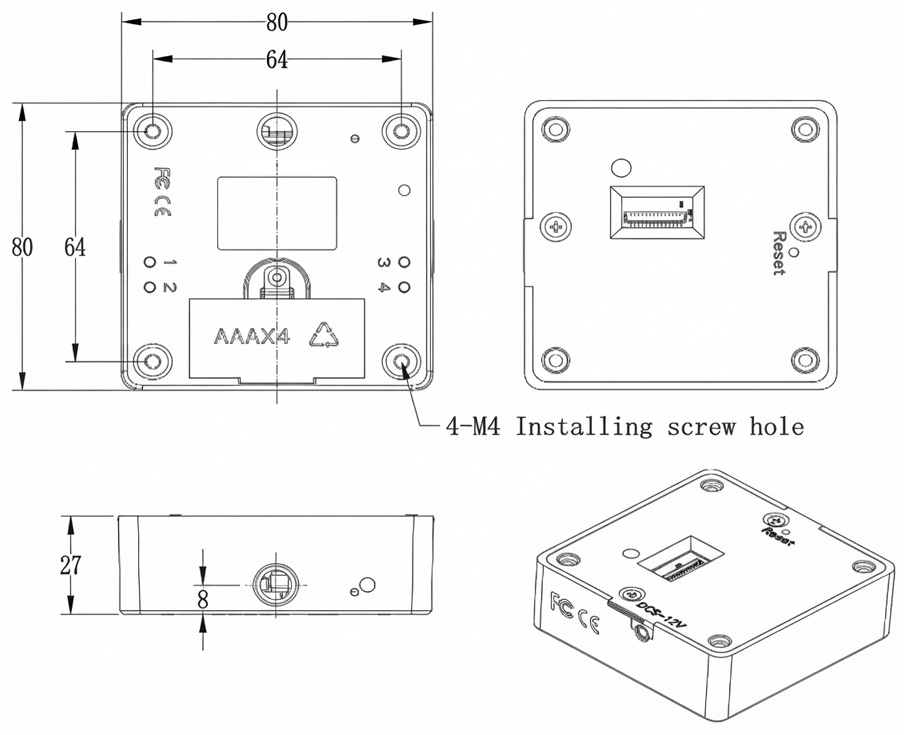

Dimensions du boîtier de serrure
- Dimensions extérieures : 80 mm × 80 mm × 27 mm.
- Trous de fixation : 4 × trous M4 disposés avec un entraxe carré de 64 mm × 64 mm.
- Distance au bord : 8 mm entre le centre des trous de fixation et le bord extérieur du boîtier.
Dimensions de la Gâche A (Standard)
- Dimensions extérieures : 80 mm (L) × 27 mm (l) × 21,5 mm (H) (épaisseur d'embase 10 mm).
- Trous de fixation : 2 × trous Ø4 mm avec entraxe de 50 mm.
- Distance au bord : 10 mm depuis la face latérale.

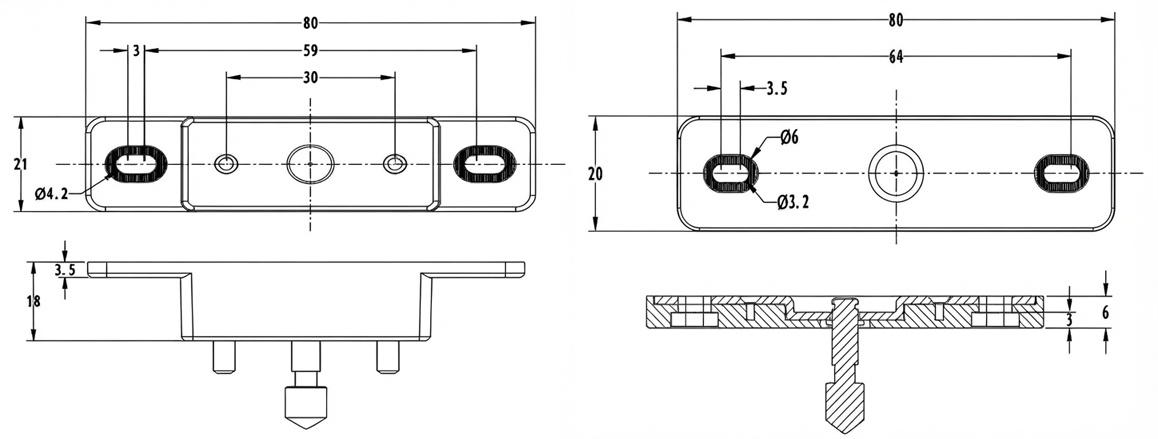

Dimensions de la Gâche E
- Dimensions extérieures : 80 mm (L) × 21 mm (l) × 18 mm (H) (+ ergots de guidage de 3,5 mm).
- Trous de fixation : 2 × trous oblongs Ø4,2 mm avec entraxe de 59 mm (espacement intérieur 30 mm).
Gâche plate
- Dimensions extérieures : 80 mm (L) × 20 mm (l) × 6 mm (H).
- Trous de fixation : 2 × trous fraisés Ø3,2 mm / Ø6 mm avec entraxe de 64 mm.
4. Schémas de montage & Assemblage
Le boîtier de serrure se monte en applique contre la cloison intérieure du meuble, une tablette ou un montant supérieur à l'aide de 4 vis M4. La gâche (Gâche A) se fixe sur la face interne de la porte ouvrante ou de la façade de tiroir à l'aide de 2 vis. Le pêne de verrouillage à ressort s'engage parfaitement dans la mortaise du boîtier. Vérifiez soigneusement l'alignement mécanique avant de serrer définitivement les vis.
5. Paramètres fonctionnels & Matrice de référence
5.1 Paramètres techniques
| Matériau du boîtier | Polymère ABS haute résistance pour le boîtier ; Acrylique & PC pour les panneaux optionnels |
| Consommation de courant | Consommation statique en veille : < 100 μA Fonctionnement dynamique motorisé : < 200 mA |
| Tension d'alimentation & Autonomie des piles |
DC 6V (4 × piles alcalines AAA 1,5V de qualité INDUSTRIELLE) Autonomie estimée des piles : 6 à 12 mois (selon la fréquence d'ouverture quotidienne et la qualité des piles). Alimentation continue optionnelle : bloc d'alimentation 6VDC avec câble USB-C de 1 m. |
| Tolérance environnementale | Température de fonctionnement : -15°C à +65°C Humidité admissible : 10% à 90% HR (sans condensation) |
| Protection contre les décharges électrostatiques (ESD) | Décharge dans l'air : 15 kV | Décharge par contact direct : 8 kV |
5.2 Matrice générale des alarmes & signaux de notification
La serrure BIO-S80A intègre un microcontrôleur intelligent, un avertisseur sonore et un voyant LED multicolore pour communiquer les états du système, les verrouillages de sécurité et les seuils d'usure des piles :
| État / Événement déclencheur | Signal visuel (LED) | Signal acoustique (Buzzer) | État du système & Action requise |
|---|---|---|---|
| Présentation d'une carte autorisée | Vert (1× clignotement) | 1× court di | Déverrouillage autorisé. Le pêne motorisé se rétracte. |
| Carte non autorisée | Rouge (2× clignotements) | 2× courts di di | Accès refusé. L'identifiant n'est pas enregistré dans la mémoire système. |
| Avertissement piles faibles (< 4,5V) | Bleu (clignotement continu) | Double signal di di à chaque ouverture | ALARME PILES FAIBLES (< 4,5V) : Signal acoustique et visuel à chaque ouverture. La serrure reste opérationnelle pendant environ 1 000 cycles, mais des piles AAA neuves de qualité INDUSTRIELLE doivent être installées immédiatement. |
| Sécurité tension critique (< 4,0V) | Bleu (fixe continu) | Signal sonore périodique | SÉCURITÉ ANTI-BLOCAGE : En dessous de 4,0V, le pêne se rétracte et EMPÊCHE TOUT RE-VERROUILLAGE jusqu'au remplacement des piles. Élimine tout risque d'armoire bloquée fermée. |
| Alerte porte restée ouverte (> 30s) | Éteint | Alarme continue pendant 10 secondes | Alarme porte ouverte : Retentit en Mode Privé si la porte de l'armoire reste ouverte pendant plus de 30 secondes. Commutable via les Boutons 1 + 2. |
| Blocage anti-sabotage (5× tentatives erronées) | Rouge (fixe) | 5× signaux rapides di di di di di | VERROUILLAGE DE SÉCURITÉ : 5 présentations invalides consécutives désactivent le lecteur pendant 5 minutes. Présentez la carte Gestionnaire pour débloquer immédiatement. |
| Réinitialisation d'usine exécutée | Vert (2× clignotements) | Triple signal di di di | Mémoire entièrement effacée. La serrure revient en Mode Public d'usine (position déverrouillée / ouverte). |
5.3 Matrice des rôles d'identifiants selon le mode
Principe opérationnel fondamental : Le comportement fonctionnel, les droits d'accès et la logique de déverrouillage de chaque identifiant RFID dépendent strictement du mode de fonctionnement actif (Mode Privé, Public ou Public Limité) configuré sur la serrure :
| Type d'identifiant | Mode Privé (Sec. 6.1) | Mode Public (Sec. 6.2) | Mode Public Limité (Sec. 6.3) | Capacité |
|---|---|---|---|---|
|
Carte Gestionnaire (Passe administratif) |
Programmation seule Autorise l'enrôlement des cartes Utilisateur. Ne déverrouille pas directement le meuble. |
Passe d'urgence Permet au personnel de déverrouiller et de libérer immédiatement un casier occupé. |
Programmation seule Autorise l'enrôlement des cartes Utilisateur et des identifiants de remplacement. |
Jusqu'à 10 cartes |
|
Carte Utilisateur (Clé d'exploitation quotidienne) |
Accès standard Cartes pré-enregistrées. Rétracte le pêne ; se reverrouille automatiquement après 5 secondes. |
Clé invité dynamique N'importe quelle carte Mifare verrouille la porte et devient la seule clé pour l'ouvrir. |
Déverrouillage permanent Cartes pré-enregistrées. Déverrouille la porte (reste ouverte) ; présenter à nouveau pour reverrouiller. |
Jusqu'à 30 cartes (Dynamique en Public) |
|
Carte de suppression (Clé d'effacement mémoire) |
Effacement groupé Une seule présentation révoque définitivement les 30 cartes Utilisateur enregistrées. |
Libération casier Une seule présentation efface la carte de l'occupant actuel, libérant le casier pour l'usager suivant. |
Effacement groupé Une seule présentation révoque simultanément toutes les cartes Utilisateur enregistrées. |
Jusqu'à 10 cartes |
|
Carte Master (Dérogation matérielle) |
Dérogation d'urgence universelle : Identifiant de secours matériel absolu pour l'ensemble d'une installation. | 1 par site | ||
Fonctions des boutons intégrés sur le boîtier de serrure :
- Bouton 1 : Enrôlement des cartes Gestionnaire et des cartes Utilisateur.
- Bouton 2 : Enrôlement des cartes de suppression.
- Bouton 3 : Commutation séquentielle des modes de fonctionnement (Privé → Public → Public Limité).
- Bouton 4 : Basculement entre Mode Clé Unique et Mode Double Clé (deux identifiants requis pour l'ouverture).
- Bouton Reset : Réinitialise la serrure aux réglages d'usine par défaut.
6. Fonctionnement & Configuration des modes
Comparatif des modes de fonctionnement – BIO-S80A
La serrure électronique pour meuble BIO-S80A peut fonctionner dans l'un des trois modes configurables. Le tableau ci-dessous détaille les spécificités fonctionnelles, le comportement du pêne et les exigences d'enregistrement des identifiants :
| Caractéristique / Paramètre | Mode Privé | Mode Public | Mode Public Limité |
|---|---|---|---|
| Configuration d'usine | ★ DÉFAUT D'USINE Préconfigurée en Mode Privé par défaut. | Optionnel Commutable via Bouton 3. | Optionnel Commutable via Bouton 3. |
| État de repos par défaut | Verrouillé (Fermé) | Déverrouillé (Ouvert) | Verrouillé (Fermé) |
| Enregistrement carte Utilisateur | Obligatoire (jusqu'à 30 cartes mémorisées). | Non requis (accepte toute carte Mifare compatible lors du verrouillage). | Obligatoire (jusqu'à 30 cartes mémorisées). |
| Procédure de déverrouillage | Présenter une carte enregistrée pour rétracter le pêne (se reverrouille après 5s). | Présenter la carte ayant servi à fermer pour ouvrir et libérer la mémoire. | Présenter une carte enregistrée pour rétracter le pêne — reste ouvert en permanence. |
| Procédure de verrouillage | Pousser simplement la porte (enclenchement mécanique automatique, sans carte). | Repousser la porte + présenter une carte pour enregistrer la session et verrouiller. | Repousser la porte + re-présenter la carte pour verrouiller en fin de service. |
| Applications types | Bureaux individuels, meubles résidentiels, casiers nominatifs d'employés. | Salles de sport, centres de fitness, piscines, spas, casiers partagés à la journée. | Ateliers d'outillage, archives départementales consultées fréquemment pendant la journée. |
6.1.1 Présentation du mode : La serrure reste verrouillée en Mode Privé. Seules les cartes Utilisateur enregistrées peuvent ouvrir le meuble. Après déverrouillage, le pêne ressort automatiquement après 5 secondes, permettant de repousser et refermer fermement la porte.
6.1.2 Régler la serrure en Mode Privé :
🛡️ 6.1.3 Enregistrement d'une nouvelle carte Gestionnaire (Autorité de programmation)
En Mode Privé, la carte Gestionnaire sert strictement à autoriser l'enrôlement des nouvelles cartes Utilisateur.
🔑 6.1.4 Enregistrement de nouvelle(s) carte(s) Utilisateur (Jusqu'à 30 identifiants)
Les cartes Utilisateur sont les badges quotidiens utilisés pour déverrouiller le meuble.
6.1.5 Utilisation quotidienne d'une carte Utilisateur :
6.1.6 Enregistrement de la carte de suppression (Effacement de tous les utilisateurs) :
Présenter la carte de suppression révoque immédiatement et simultanément les 30 cartes Utilisateur enregistrées.
6.2.1 Présentation du mode : La serrure reste déverrouillée au repos en Mode Public. Tout visiteur peut utiliser un casier libre. Présenter un badge Mifare déploie le pêne pour verrouiller le meuble, et seul ce badge identique pourra l'ouvrir. Une fois déverrouillé, le casier redevient immédiatement disponible pour l'usager suivant.
6.2.2 Régler la serrure en Mode Public :
🛡️ 6.2.3 Enregistrement d'une nouvelle carte Gestionnaire (Passe-partout d'urgence)
En Mode Public, la carte Gestionnaire agit comme un passe-partout d'urgence permettant au personnel d'ouvrir le casier si un client a égaré son badge.
🔑 6.2.4 Enregistrement des cartes Utilisateur (Verrouillage invité instantané)
Aucun pré-enregistrement requis ! En Mode Public, n'importe quel badge ou bracelet Mifare non enregistré présenté par un usager déclenche le pêne pour verrouiller la porte. Ce même badge exact sera ensuite requis pour l'ouvrir.
6.2.5 Cycle d'utilisation (Verrouillage & Déverrouillage) :
6.2.6 Enregistrement de la carte de suppression (Libération du casier actuel) :
Présenter la carte de suppression libère immédiatement le casier en annulant l'attribution du badge usager en cours.
6.3.1 Présentation du mode : La serrure est initialement verrouillée. Une fois ouverte par un utilisateur autorisé, elle reste continuellement déverrouillée tout au long de la journée de travail. Lorsque l'employé souhaite refermer le meuble, il présente à nouveau sa carte pour déployer le pêne et repousser la porte en position fermée.
6.3.2 Régler la serrure en Mode Public Limité :
🛡️ 6.3.3 Enregistrement d'une nouvelle carte Gestionnaire
🔑 6.3.4 Enregistrement d'une nouvelle carte Utilisateur
6.3.5 Utilisation quotidienne d'une carte Utilisateur :
6.3.6 Enregistrement de la carte de suppression : Appuyer sur Bouton « 2 » pendant 2s → présenter la carte → émet « di ». La présentation efface la mémoire des utilisateurs.
7. Réinitialisation de la serrure (Retour aux valeurs d'usine / Mode Public)
Lorsque le bouton Reset est maintenu enfoncé pendant 2 secondes :
- TOUS LES IDENTIFIANTS SONT DÉFINITIVEMENT EFFACÉS : Chaque carte Utilisateur, carte Gestionnaire et carte de suppression enregistrée est rayée de la mémoire interne non volatile. Toutes les cartes programmées deviennent caduques.
- LA SERRURE RETOURNE EN MODE PUBLIC PAR DÉFAUT : La serrure invisible pour meuble RFID bascule immédiatement dans sa configuration d'usine par défaut (Mode Public – position déverrouillée / ouverte). Si vous souhaitez l'exploiter en Mode Privé, vous devez impérativement la reprogrammer en Mode Privé selon la Section 6.1.2 avant d'enregistrer vos cartes utilisateur du quotidien.
8. Directives d'exploitation essentielles & Bonnes pratiques
- Lorsque le voyant lumineux clignote en bleu, cela indique un niveau de charge critique des piles. Remplacez-les immédiatement par des piles alcalines neuves de qualité INDUSTRIELLE.
- Capacité maximale de la mémoire par serrure : 10 cartes Gestionnaire, 10 cartes de suppression et 30 cartes Utilisateur.
- Installez systématiquement des piles alcalines neuves de qualité professionnelle de grade INDUSTRIEL (ex. Varta Industrial Pro, Duracell Procell). Autonomie estimée : 6 à 12 mois. Ne mélangez jamais des piles neuves et usagées.
- Vérifiez le fonctionnement mécanique complet, assurez-vous de l'insertion des piles et enregistrez l'ensemble des badges AVANT de visser la serrure dans le meuble !
