BIO-S8080A
- Installer des piles professionnelles neuves : Utilisez exclusivement des piles alcalines 1,5V AAA neuves de qualité INDUSTRIELLE (ex. Varta Industrial Pro, Duracell Procell / Industrial). Ne mélangez jamais des piles usagées et n'utilisez pas de batteries rechargeables.
- Programmer et tester tous les identifiants avant le montage mécanique : Le modèle BIO-S8080A fonctionne avec une seule carte Gestionnaire. Configurez impérativement votre carte Gestionnaire et vos cartes Utilisateur, puis testez le verrouillage et le déverrouillage au moins 3 fois avec la porte du meuble grande ouverte avant de fermer définitivement le meuble !
- Comprendre les conséquences de la réinitialisation avant d'appuyer sur RESET : Avant d'appuyer sur le bouton Reset situé sur le boîtier de la serrure, lisez attentivement la Section 7 pour comprendre les effets du retour aux paramètres d'usine (toutes les cartes seront définitivement effacées et la serrure repassera en Mode Public par défaut) !
Table des matières
1. Produits connexes
Le modèle BIO-S8080A est une serrure invisible pour meuble RFID économique et rationalisée. Il partage le même format extérieur et les mêmes cotes de montage (80 × 80 × 27 mm) que le modèle premium BIO-S80A, tout en utilisant une logique de commande simplifiée et très rentable à 2 boutons. De plus, le boîtier de serrure intègre une prise d'extension compatible avec des panneaux déportés filaires en option (claviers B, C, D, E, 64RP et panneaux de lecture F, G, 64RF, 36SF, 51SF).
2. Aperçu du matériel & Composants

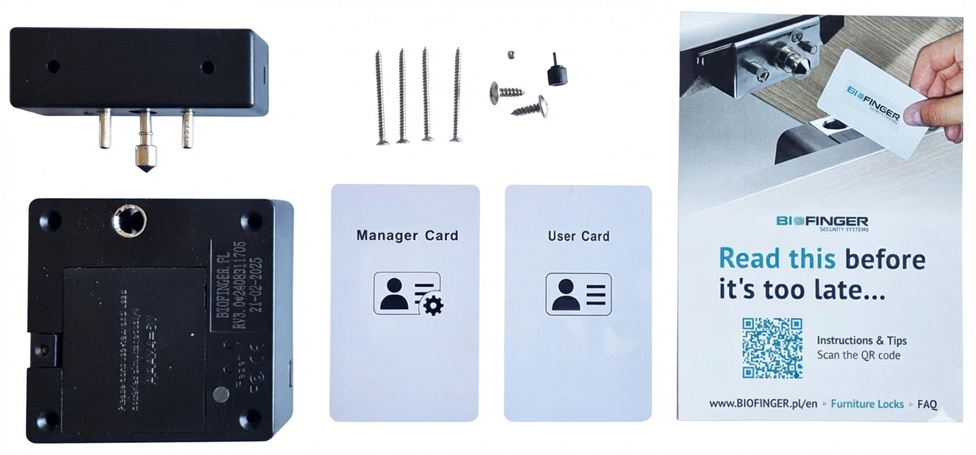

Contenu du kit standard (inclus dans chaque boîte) :
-
Serrure pour meuble RFID électronique BIO-S8080A : Boîtier de serrure + gâche avec pêne de fermeture à ressort (Gâche A)
※ Configuration standard en usine : préprogrammée d'origine pour fonctionner en Mode Privé. -
Deux identifiants RFID de proximité fournis d'usine (13.56 MHz Mifare - Vierge) :
- 1× Carte de proximité Gestionnaire : Clé de programmation Master dédiée (la serrure prend en charge strictement 1 seule carte Gestionnaire)
- 1× Carte de proximité Utilisateur : Identifiant opérationnel pour le déverrouillage quotidien
- Jeu complet de fixations : Jeu complet de vis en acier trempé pour une pose rapide.
2.1 Spécifications du boîtier de serrure
Matériau : Thermoplastique ABS renforcé haute résistance. Conçu pour des installations robustes, légères et économiques dans le mobilier résidentiel, les dessertes de bureau, les casiers de vestiaires et les compartiments de rangement.
Dimensions : 80 × 80 × 27 mm.
2.2 Gâches
Gâches de fermeture usinées avec précision pour convenir à diverses configurations de meubles :
- Gâche A : Gâche universelle 3D adaptée à un montage vertical et horizontal (incluse de série dans le kit).
- Gâche D et Gâche E : Gâches spécifiques conçues pour les installations horizontales.
2.3 Identifiants de proximité (Cartes, Porte-clés, Bracelets)
Prise en charge de divers formats d'identifiants RFID Mifare 13.56 MHz : bracelets en silicone étanches, porte-clés ABS renforcés, cartes rectangulaires ISO et pastilles adhésives.
2.4 Spécifications des vis
Vis de montage trempées fournies pour différents supports de menuiserie (bois dur, MDF, mélaminé MFC, métal) et différentes épaisseurs de porte de meuble.
2.5 Interface d'alimentation externe & Règles des piles
Équipée d'un port de secours intégré pour alimentation externe. Compatible avec les boîtiers de piles déportés et adaptateurs de secours pour fournir une alimentation temporaire en courant continu si les piles internes sont épuisées.
Pour garantir une fiabilité opérationnelle à 100% et éviter tout calage du pêne motorisé à travers des panneaux en bois jusqu'à 25 mm, installez uniquement et exclusivement des piles alcalines neuves de fabricants professionnels – de qualité INDUSTRIELLE (ex. Varta Industrial Pro, Duracell Procell / Industrial, Energizer Industrial).
STRICTEMENT INTERDIT :
• AUCUNE pile rechargeable NiMH (1,2V) : La tension totale de 4× 1,2V n'est que de 4,8V, déclenchant de fausses alarmes de sous-tension.
• AUCUNE pile saline zinc-carbone ou pile grand public de supermarché : Elles ne fournissent pas le courant d'impulsion nécessaire pour actionner le pêne motorisé.
• AUCUN mélange de piles usagées et neuves : Remplacez systématiquement les 4 piles en même temps par des éléments issus du même lot de fabrication.
3. Cotes d'installation du produit
Dimensions du boîtier de serrure
- Dimensions extérieures : 80 mm × 80 mm × 27 mm.
- Trous de fixation : 4 × trous Ø3,6 mm disposés avec un entraxe carré de 64 mm × 64 mm.
- Distance au bord : 8 mm entre le centre des trous de fixation et le bord extérieur du boîtier.

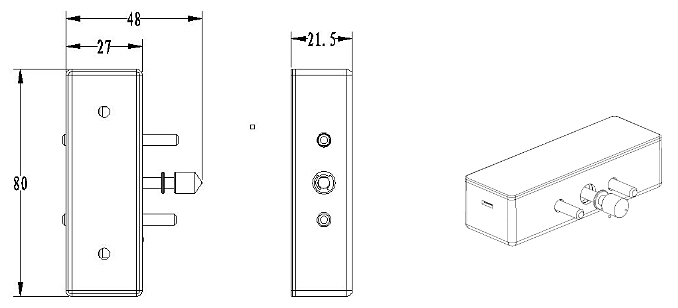

Dimensions de la Gâche A (Standard)
- Dimensions extérieures : 80 mm (L) × 27 mm (l) × 21,5 mm (H) (épaisseur d'embase 10 mm).
- Trous de fixation : 2 × trous Ø4 mm avec entraxe de 50 mm.
- Distance au bord : 10 mm depuis la face latérale.

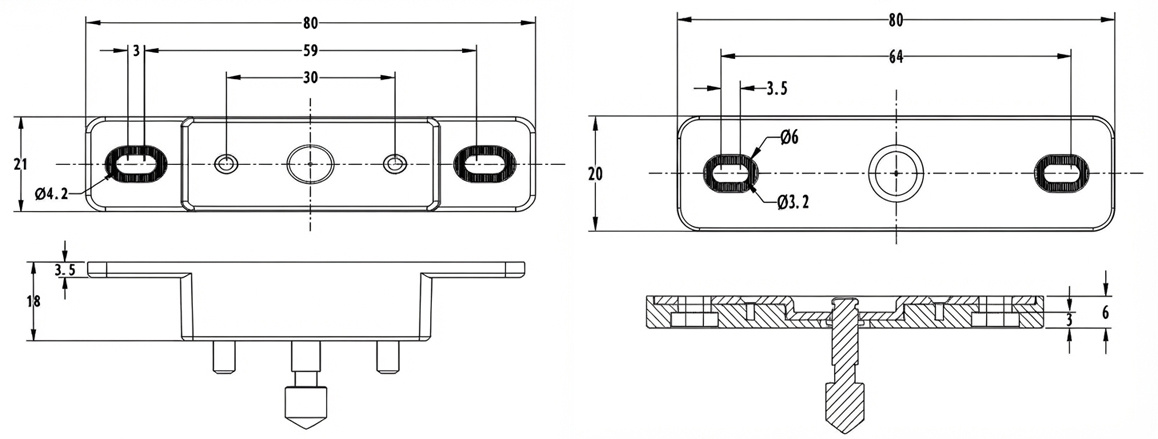

Dimensions de la Gâche E
- Dimensions extérieures : 80 mm (L) × 21 mm (l) × 18 mm (H) (+ ergots de guidage de 3,5 mm).
- Trous de fixation : 2 × trous oblongs Ø4,2 mm avec entraxe de 59 mm (espacement intérieur 30 mm).
4. Schémas de montage & Assemblage
Le boîtier de serrure se monte en applique contre la cloison intérieure du meuble ou sur un montant supérieur à l'aide de 4 vis. La gâche (Gâche A) se fixe sur la face interne de la porte battante ou de la façade de tiroir à l'aide de 2 vis. Le pêne de verrouillage à ressort s'engage parfaitement dans la mortaise du boîtier. Vérifiez soigneusement l'alignement mécanique avant de serrer définitivement les vis.
5. Fonctions du produit & Alarmes
5.1 Paramètres techniques
| Matériau du boîtier | Thermoplastique ABS renforcé haute résistance pour le boîtier |
| Consommation de courant | Consommation statique en veille : < 100 μA Consommation dynamique en fonctionnement : < 200 mA |
| Tension d'alimentation & Autonomie des piles |
DC 6V (4 × piles alcalines AAA 1,5V de qualité INDUSTRIELLE) Autonomie estimée des piles : 6 à 12 mois (selon la fréquence d'ouverture quotidienne). |
| Tolérance environnementale | Température de fonctionnement : -15°C à +65°C Humidité admissible : 10% à 90% HR (sans condensation) |
| Protection contre les décharges électrostatiques (ESD) | Décharge dans l'air : 15 kV | Décharge par contact direct : 8 kV |
5.2 Matrice générale des alarmes & signaux de notification
La serrure BIO-S8080A communique les états du système, les alertes de piles faibles et les erreurs via un avertisseur sonore intégré et un voyant LED bicolore :
| État / Événement déclencheur | Signal visuel (LED) | Signal acoustique (Buzzer) | État du système & Action requise |
|---|---|---|---|
| Présentation d'une carte Utilisateur valide | Vert (1× clignotement) | 1× court di | Déverrouillage autorisé. Le pêne motorisé se rétracte. |
| Carte non autorisée | Rouge (2× clignotements) | 2× courts di di | Accès refusé. La carte n'est pas enregistrée dans la mémoire du système. |
| Avertissement piles faibles (< 4,5V) | Bleu (clignotement continu) | Double signal di di à chaque ouverture | ALARME PILES FAIBLES (< 4,5V) : Avertissement à chaque ouverture. Fonctionne encore environ 1 000 fois, mais des piles AAA neuves de qualité INDUSTRIELLE doivent être installées sans délai. |
| Sécurité tension critique (< 4,0V) | Bleu (fixe continu) | Signal sonore périodique | SÉCURITÉ ANTI-BLOCAGE : En dessous de 4,0V, le pêne se rétracte et EMPÊCHE TOUT RE-VERROUILLAGE jusqu'au remplacement des piles. Élimine le risque d'armoire bloquée fermée. |
| Blocage anti-sabotage (5× tentatives erronées) | Rouge (fixe) | 5× signaux rapides di di di di di | VERROUILLAGE DE SÉCURITÉ : 5 présentations invalides consécutives déclenchent un blocage de sécurité minuté de 5 minutes. Présentez la carte Gestionnaire pour débloquer immédiatement. |
| Réinitialisation d'usine exécutée | Vert (2× clignotements) | Triple signal di di di | Mémoire entièrement effacée. La serrure est restaurée aux paramètres d'usine (Mode Privé). |
5.3 Matrice des rôles d'identifiants selon le mode
Principe opérationnel fondamental : Le comportement fonctionnel, les droits d'accès et la logique de déverrouillage de chaque identifiant RFID dépendent strictement du mode actif (Mode Privé, Public ou Public Limité) configuré sur la serrure :
| Type d'identifiant | Mode Privé (Sec. 6.1) | Mode Public (Sec. 6.2) | Mode Public Limité (Sec. 6.3) | Capacité |
|---|---|---|---|---|
|
Carte Gestionnaire (Identifiant Master) |
Clé de programmation Enrôle les cartes Utilisateur. Modifie les modes de fonctionnement. Ne déverrouille pas directement le meuble. |
Passe d'urgence Permet au personnel de déverrouiller et de libérer immédiatement un casier occupé. |
Clé de programmation Enrôle les cartes Utilisateur et gère les changements de mode. |
Strictement 1 carte |
|
Carte Utilisateur (Clé d'exploitation quotidienne) |
Accès standard Cartes pré-enregistrées. Rétracte le pêne ; se reverrouille automatiquement après 5 secondes. |
Clé invité dynamique N'importe quelle carte Mifare verrouille la porte et devient la seule clé pour l'ouvrir. |
Déverrouillage permanent Cartes pré-enregistrées. Déverrouille la porte (reste ouverte) ; présenter à nouveau pour reverrouiller. |
Jusqu'à 30 cartes (Dynamique en Public) |
|
Carte de suppression (Clé d'effacement mémoire) |
Effacement groupé Une seule présentation révoque définitivement les 30 cartes Utilisateur enregistrées. |
Libération casier Une seule présentation efface la carte de l'occupant actuel, libérant le casier pour l'usager suivant. |
Effacement groupé Une seule présentation révoque simultanément toutes les cartes Utilisateur enregistrées. |
Jusqu'à 10 cartes |
Interface de commande simplifiée à 2 boutons sur le boîtier :
La serrure BIO-S8080A intègre une interface de commande intuitive à 2 boutons où les routines de configuration sont déclenchées via le bouton SET :
- Bouton 1 / Bouton SET : Bouton de programmation multifonction (1x pression : Enrôler Gestionnaire ; 2x pressions : Carte de suppression ; 3x pressions : Changer de mode via la carte Gestionnaire ; 4x pressions : Mode carte simple/double).
- Bouton Reset : Sert à effacer la mémoire système et à restaurer les paramètres d'usine par défaut.
6. Fonctionnement & Configuration des modes
Comparatif des modes de fonctionnement – BIO-S8080A
La serrure électronique pour meuble BIO-S8080A peut fonctionner dans l'un des trois modes configurables. Le tableau ci-dessous détaille les spécificités fonctionnelles, le comportement du pêne et les exigences d'enregistrement des identifiants :
| Caractéristique / Paramètre | Mode Privé | Mode Public | Mode Public Limité |
|---|---|---|---|
| Configuration d'usine | ★ DÉFAUT D'USINE Préconfigurée en Mode Privé par défaut. | Optionnel Bouton SET 3× + Carte Gestionnaire 1×. | Optionnel Bouton SET 3× + Carte Gestionnaire 3×. |
| État de repos par défaut | Verrouillé (Fermé) | Déverrouillé (Ouvert) | Verrouillé (Fermé) |
| Enregistrement carte Utilisateur | Obligatoire (jusqu'à 30 cartes mémorisées). | Non requis (accepte toute carte Mifare compatible lors du verrouillage). | Obligatoire (jusqu'à 30 cartes mémorisées). |
| Rôle de la carte Gestionnaire | Strictement 1 carte Gestionnaire (clé de programmation). | Strictement 1 carte Gestionnaire (passe Master d'urgence). | Strictement 1 carte Gestionnaire (clé de programmation). |
| Procédure de déverrouillage | Présenter une carte enregistrée pour rétracter le pêne (se reverrouille après 5s). | Présenter la carte ayant servi à fermer pour ouvrir et libérer la mémoire. | Présenter une carte enregistrée pour rétracter le pêne — reste ouvert en permanence. |
| Procédure de verrouillage | Pousser simplement la porte (enclenchement mécanique automatique, sans carte). | Repousser la porte + présenter une carte pour enregistrer la session et verrouiller. | Repousser la porte + re-présenter la carte pour verrouiller en fin de service. |
| Applications types | Bureaux individuels, meubles résidentiels, casiers nominatifs d'employés. | Salles de sport, centres de fitness, piscines, spas, casiers partagés à la journée. | Armoires à outils partagées, archives départementales consultées fréquemment. |
🔄 Comment changer de mode de fonctionnement (À l'aide de la carte Gestionnaire)
Pour basculer ou configurer n'importe quel mode de fonctionnement, vous DEVEZ AU PRÉALABLE avoir enregistré une carte Gestionnaire !
Si vous n'avez pas encore enregistré votre carte Gestionnaire, vous devez impérativement l'enregistrer selon la Section 6.1.3 avant de pouvoir modifier le mode.
Étape 1 : Sur le boîtier de la serrure, appuyez rapidement 3 FOIS sur le bouton SET (Bouton 1) → la serrure émet 3 signaux et le voyant LED clignote en BLEU.
Étape 2 : Pendant que le voyant bleu clignote, présentez votre carte Gestionnaire enregistrée le nombre exact de fois indiqué dans le tableau ci-dessous :
| Action Carte Gestionnaire | Mode de fonctionnement visé | Confirmation acoustique & LED | État du système |
|---|---|---|---|
| PRÉSENTER 1× LA CARTE GESTIONNAIRE | Mode Public Voir Section 6.2 → |
1× Signal (« Di ») La LED verte clignote 1 fois |
Le moteur s'active → État de repos : DÉVERROUILLÉ / OUVERT |
| PRÉSENTER 2× LA CARTE GESTIONNAIRE | Mode Privé Voir Section 6.1 → |
2× Signaux (« Di Di ») La LED verte clignote 2 fois |
Le moteur s'active → État de repos : VERROUILLÉ / FERMÉ |
| PRÉSENTER 3× LA CARTE GESTIONNAIRE | Mode Public Limité Voir Section 6.3 → |
3× Signaux (« Di Di Di ») La LED verte clignote 2 fois |
Le moteur s'active → Reste déverrouillé pendant les heures de travail |
6.1.1 Présentation du mode : Le meuble reste verrouillé. Seules les cartes Utilisateur enregistrées peuvent ouvrir la porte. Après déverrouillage, le pêne motorisé se redéploie automatiquement après 5 secondes, permettant de repousser et refermer fermement la porte.
6.1.2 Régler la serrure en Mode Privé (2x présentations) :
* Prérequis : Vous devez posséder une carte Gestionnaire active enregistrée selon la Section 6.1.3.
🛡️ 6.1.3 Enregistrement de la carte Gestionnaire (STRICTEMENT 1 SEULE CARTE)
La serrure ne prend en charge qu'UNE SEULE carte Gestionnaire. Cette carte sert de clé d'administration pour autoriser l'enrôlement des cartes Utilisateur et changer de mode. Elle ne déverrouille pas la porte du meuble au quotidien.
🔑 6.1.4 Enregistrement des cartes Utilisateur (Jusqu'à 30 identifiants)
Les cartes Utilisateur sont les badges quotidiens utilisés pour ouvrir la porte du meuble ou le tiroir.
6.1.5 Utilisation quotidienne de la carte Utilisateur :
6.1.6 Enregistrement de la carte de suppression (Effacement de tous les utilisateurs) :
Présenter la carte de suppression révoque immédiatement et simultanément les 30 cartes Utilisateur enregistrées.
6.2.1 Présentation du mode : La serrure reste déverrouillée au repos. Tout visiteur peut utiliser un casier libre. Présenter un badge Mifare déploie le pêne pour verrouiller le meuble, et seul ce badge identique pourra l'ouvrir. Une fois déverrouillé, le casier redevient disponible pour l'usager suivant.
6.2.2 Régler la serrure en Mode Public (1x présentation) :
* Prérequis : Vous devez posséder une carte Gestionnaire active enregistrée selon la Section 6.1.3.
🛡️ 6.2.3 Rôle de la carte Gestionnaire en Mode Public (Passe-partout d'urgence)
En Mode Public, la carte Gestionnaire sert de passe-partout d'urgence permettant au personnel de déverrouiller le casier si un usager perd son badge.
🔑 6.2.4 Cartes Utilisateur dynamiques pour visiteurs
Aucun pré-enregistrement requis ! N'importe quel badge ou bracelet Mifare présenté par un visiteur déclenche le pêne pour verrouiller la porte. Ce même badge exact sera ensuite requis pour l'ouvrir.
6.2.5 Cycle d'utilisation (Verrouillage & Déverrouillage) :
6.2.6 Enregistrement de la carte de suppression (Libération du casier) : Présenter la carte de suppression libère immédiatement le casier en annulant l'attribution du badge usager en cours.
6.3.1 Présentation du mode : La serrure est initialement verrouillée. Une fois ouverte par un utilisateur autorisé, elle reste continuellement déverrouillée tout au long de la journée de travail. Lorsque l'employé souhaite refermer le meuble, il présente à nouveau sa carte pour déployer le pêne et repousser la porte en position fermée.
6.3.2 Régler la serrure en Mode Public Limité (3x présentations) :
* Prérequis : Vous devez posséder une carte Gestionnaire active enregistrée selon la Section 6.1.3.
6.3.3 Enrôlement des identifiants : L'enregistrement des cartes suit la même procédure qu'en Mode Privé (Section 6.1.3 pour la carte Gestionnaire, Section 6.1.4 pour les cartes Utilisateur).
6.3.5 Utilisation quotidienne d'une carte Utilisateur :
7. Réinitialisation de la serrure (Retour aux valeurs d'usine / Mode Public)
Lorsque le bouton Reset est maintenu enfoncé pendant 2 secondes :
- TOUS LES IDENTIFIANTS SONT DÉFINITIVEMENT EFFACÉS : La carte Gestionnaire et toutes les cartes Utilisateur enregistrées sont effacées de la mémoire non volatile interne. Toutes les cartes programmées précédemment perdent leur validité.
- LA SERRURE RETOURNE EN MODE PUBLIC PAR DÉFAUT : La serrure invisible pour meuble RFID bascule immédiatement dans sa configuration d'usine par défaut (Mode Public – position déverrouillée / ouverte). Si vous souhaitez l'exploiter en Mode Privé, vous devez impérativement la reprogrammer en Mode Privé selon la Section 6.1.2 avant d'enregistrer vos cartes utilisateur du quotidien.
8. Directives d'exploitation essentielles & Bonnes pratiques
- Lorsque le voyant lumineux clignote en bleu, la capacité des piles est devenue critique. Remplacez-les immédiatement par 4 piles alcalines neuves de qualité INDUSTRIELLE.
- Capacité maximale de la mémoire : strictement 1 carte Gestionnaire et jusqu'à 30 cartes Utilisateur.
- Installez systématiquement des piles alcalines neuves de qualité professionnelle de grade INDUSTRIEL (ex. Varta Industrial Pro, Duracell Procell). Autonomie estimée : 6 à 12 mois. Ne mélangez jamais des piles neuves et usagées.
- Vérifiez le fonctionnement mécanique complet, assurez-vous de l'insertion des piles et enregistrez l'ensemble des badges AVANT de visser la serrure dans le meuble !
